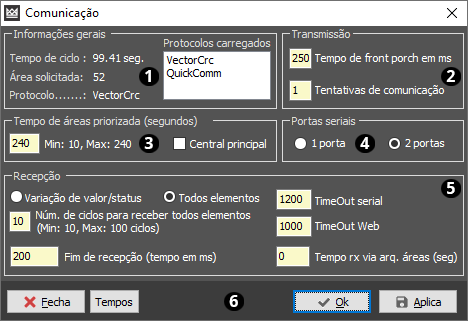

Nessa janela é onde configuramos parte da comunicação do Sistema Master.


1 - Informações gerais

Tempo de ciclo: Tempo de varredura de todas as estações (áreas) do Sistema Master, da "primeira área até a última"

Área Solicitada: Mostra qual área está sendo solicitada no exato momento.

Protocolo: Mostra qual protocolo essa área solicitada está utilizando (VectorCRC , QuickComm, Modbus, entre outros).

Protocolos carregados: Aparecem quais foram os protocolos carregados pelo Sistema Master


2 - Transmissão

Front Porch em ms: Tempo que a portadora fica "levantada" antes de mandar o primeiro bloco.

Tentativas de comunicação:  Define qual o número de tentativas de comunicação a Central fará com a estação antes dela acusar erro de TimeOut (Falha de comunicação) e mudar para outra estação.


3 - Tempo de áreas priorizadas

Essa opção determina quantos segundos as "Centrais redundantes" podem ficar com as Estações Priorizadas.

Caso a opção "Central Principal" esteja selecionada, significa que a Central de controle também será vinculada a esse tempo.


4 - Portas Seriais

Determina quantas portas seriais o Sistema Master estará controlando ao mesmo tempo.


5 - Recepção

Variação de Status: Com essa opção habilitada, o CLP só envia os valores, status e grandezas que foram alterados, isso diminui significamente o tamanho do bloco enviado para a central, agilizando a velocidade de comunicação. (Nos instrumentos analógicos, é possível cadastrar a % de variação, veja em Configura Elementos / Leitor).


Todos Elementos: A estação envia TODOS os elementos para a central, independente dos valores e status.


Número de ciclos para todos elementos: Quando o modo de recepção está em "Variação de Status", pode ser configurado um número para que a estação envie TODOS os elementos para o Sistema (Exemplo acima, significa que a cada 10 ciclos de varredura, a 11ª será enviados todos os elementos da estação).


Fim de recepção: Tempo em ms (milissegundos) , define qual o tempo em que a Central "espera" para baixar a portadora, após receber todos os pacotes da estação.

PS: Esse tempo só começa a ser contado DEPOIS que receber o "pacote" da estação


Time Out Serial: Define o tempo (em milissegundos) em que a Central “espera” uma resposta de comunicação da RTU até acusar erro de comunicação ou fazer uma nova tentativa (via Porta RS232)


Time Out Web: Define o tempo (em milissegundos) em que a Central “espera” uma resposta de comunicação da RTU até acusar erro de comunicação ou fazer uma nova tentativa (via TCP/IP)


Fim de recepção: Tempo em ms (milissegundos) , define qual o tempo em que a Central "espera" para baixar a portadora, após receber todos os pacotes da estação.

PS: Esse tempo só começa a ser contado DEPOIS que receber o "pacote" da estação


Tempo RX via arquivo: No Master, é possível fazer com que a estação efetue as leituras e variação de Status através de um arquivo TXT localizado na Central

Essa opção é usada quando algum CLP, ou Datalogger de outro fabricante precisa vincular os dados até o sistema supervisório (Esse arquivo tem um formato específico).


6 - Menu inferior

Fecha: Fecha a janela de configuração de comunicação

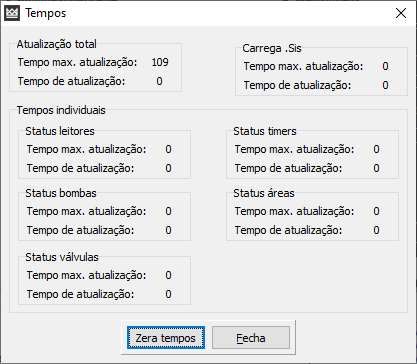

Tempos: Abre uma janela de informação dos tempos de atualização do sistema:


OK: Aplica as configurações e fecha a janela de alarme.

Aplica: Aplica as configurações de alarme, porém não fecha a janela.
