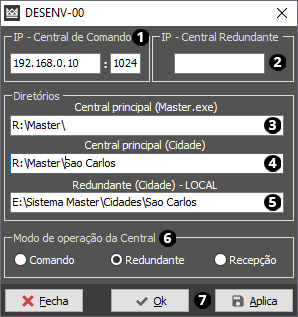

1 - IP - Central de Comando

Como explicado, as centrais Redundantes precisam saber quem é a Central Principal, e que porta estaremos comunicando pela Ethernet.

Nesse campo é cadastrado o IP LOCAL da Central de Comando, e a porta de comunicação da rede que queira trafegar os dados


2 - IP - Central Redundante

No caso de uma Redundante, é obrigatório cadastrar o IP da Central da Redundante, basta digitar o IP LOCAL desejado.

Lembre-se, as duas centrais trocam informações entre sí, por isso é obritatório o cadastro dos 2 endereços IP´s das centrais.


3 - Diretórios: Central Principal (Master.exe)

Como explicado, as centrais redundantes adquirem toda informação direto da Central de Comando, para isso acontecer precisamos cadastrar alguns diretórios localizados na Central Principal. (necessário mapeamento de diretório - Leituira / Gravação).


Esse diretório como a descrição diz, é onde está localizado o EXECUTÁVEL do Sistema Master da Central de Comando.


4 - Diretórios: Central Principal (Cidade)

Onde está toda configuranção do sistema, como arquivos das bombas, controladores analógicos, telas da Área de Trabalho, Gráficos, Relatóios, entre outros.

É obrigatório essa configuração, pois as redundantes trocam arquivos com a central de controle constantemente.


Esse diretório como a descrição diz, é onde está localizado a CIDADE do Sistema Master da Central de Comando.


5 - Diretórios: Redundante (cidade) - Local

Esse campo é o diretório LOCAL do computador onde está instalado o sistema de supervisão da cidade.


6 - Modo de Operação

Veja artigo: Tipo Central
