Clicando com o mouse no texto UTILIDADES, será aberto uma janela com as opções:





Autonomia Dinâmica

Mostra a autonomia instantânea da estação selecionada:

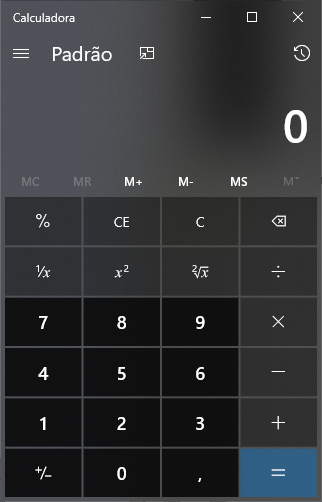

Calculadora

Abre a calculadora padrão do sistema operacional WIndows:

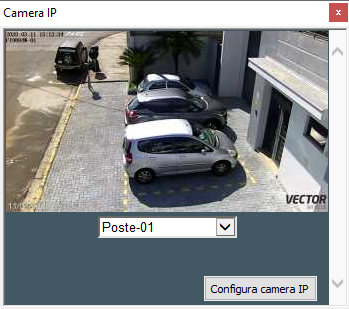

Câmera IP

Caso esteja instalado o Software "Blueiris" na central, ou em um computador na mesma rede, é possível mostrar as câmeras junto ao sistema supervisório.

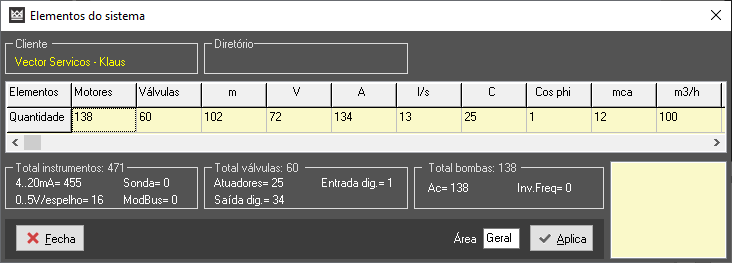

Elementos do Sistema

É possível fazer uma varredura completa de todos os elementos configurados no Sistema, tanto a nível Geral todas as áreas, como os elementos de determinada área desejada, Estação.

Para escolher o tipo de consulta, basta no campo "Área" colocar o número da estação desejada (caso queira por área), ou 0 (zero) caso queira uma consulta "Geral" de todos os elementos do Sistema.




Imprime Tela

Imprime a tela que está selecionada na Área de trabalho

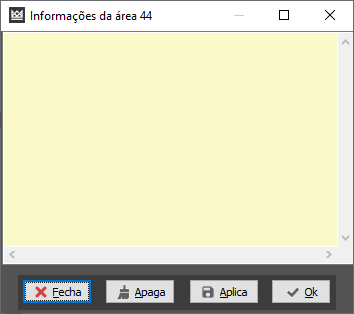

Informações da Área

Nessa janela  é possível cadastrar qualquer texto desejado, como por exemplo informações das bombas, ocorrências de operação, futuras preventivas, etc...
obs: Cada Área possui sua própria janela de informação.

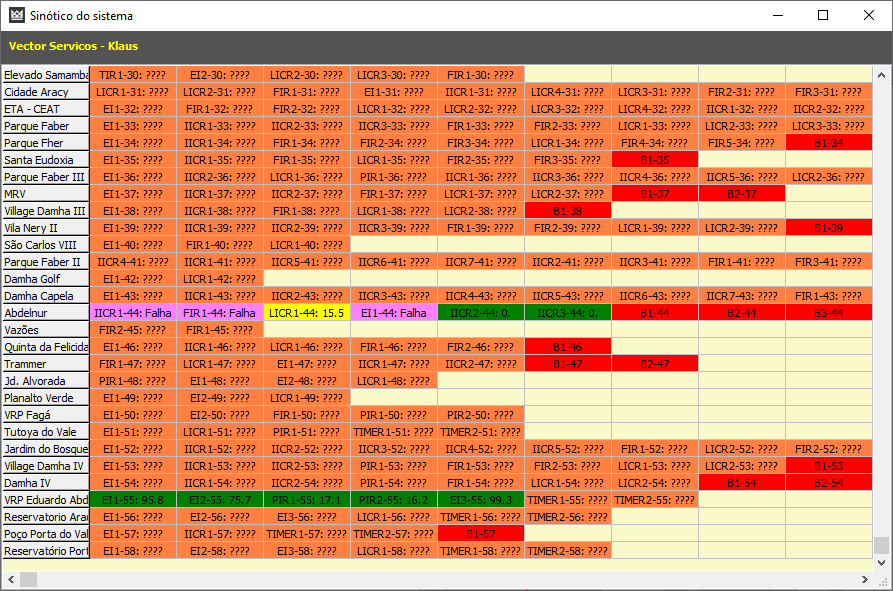

Sinótico do Sistema

No Sistema Master, é possível controlar e visualizar todos os elementos (bombas, válvulas motorizadas, atuadores, solenóides, grandezas analógicas, etc.), em uma única tela.
Clicando nos campos listados, pode ser comandado qualquer bomba, atuador, ou até mesmo mudar limites de alarmes.


ps: As cores das colunas mudam conforme o Status do instrumento (Falha, Ligado, Desligado, Alarme máximo, entre outros).




Tela de Endereços

Para verificar os endereços configurados em cada estação, basta clicar nessa opção, que será aberta uma janela "Seleção de Tipo".



Área

Campo onde é colocado o número da área (estação) desejada para consulta.


Digital

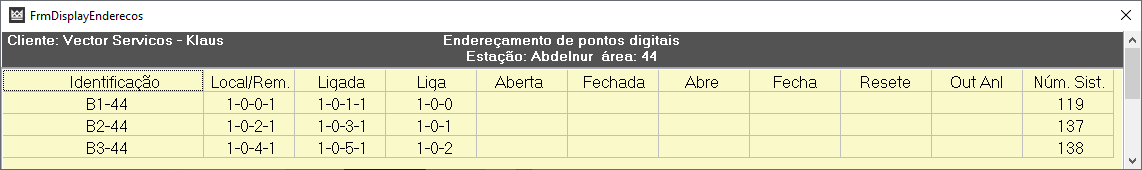

Quando selecionado "Digital", a consulta retornará todos os endereços digitais da estação



Analógico

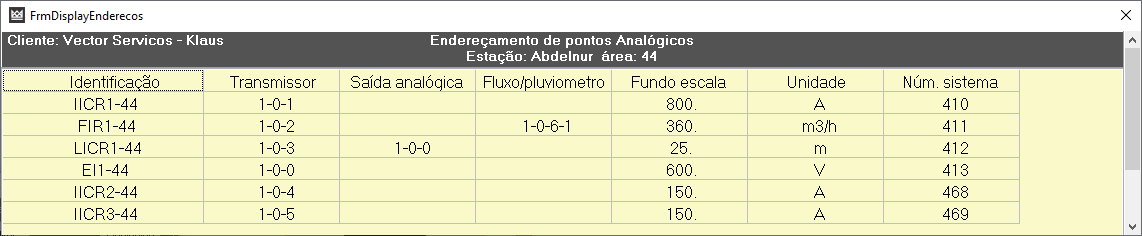

Quando selecionado "Analógico", a consulta retornará todos os endereços analógicos da estação

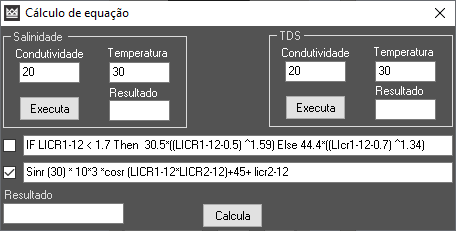

Cálculo de equação

No sistema Master, também tem a opção de fazer cálculos matemáticos e lógicos entre Instrumentos configurados na Central, exemplo:

Vazão 1 + vazão 2 + Vazão 3 - Vazão 4


Ou expressões lógicas como:

IF LICR1-12 < 1.7 Then  30.5*((LICR1-12-0.5) ^1.59) Else 44.4*((LIcr1-12-0.7) ^1.34)


Essa janela é apenas para consulta e resultados do cálculo, caso deseje configurar o mesmo no sistema, o administrador /terá de criá-lo cadastra-lo na tela




Volume Total Reservado

Mostra qual o volume total reservado em todas as áreas do Sistema  (somatória do volume de cada reservatório configurado).

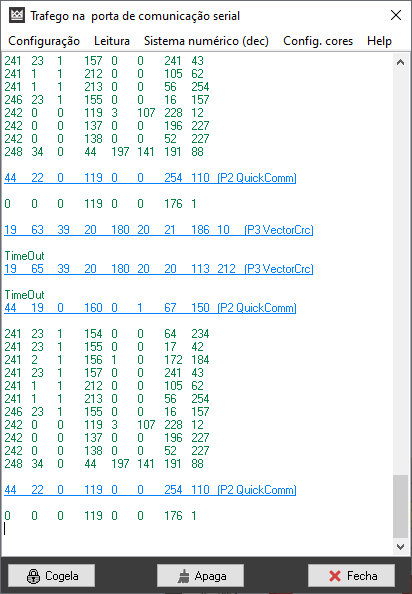

Tráfego da porta Serial

Informação AVANÇADA do sistema, aqui é onde pode ver exatamente o que está chegando na porta serial, desde status de área, timeout de comunicação, valores dos instrumentos, e até cálculo de CRC do pacote.

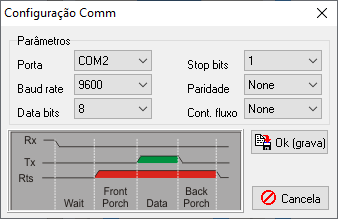

Na opção Configuração, é possível configurar a velocidade de comunicação da porta serial do Sistema.

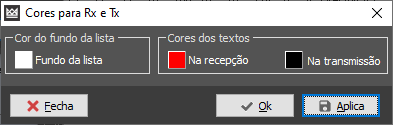

Em Config.Cores é possível configurar as cores da janela
