No Sistema Master é possível realizar operações de comandos com apenas 1 click do mouse.

Para isso basta clicar em qualquer bomba do Sistema.


Mas antes vamos entender o significado das cores de Status:

Desligado Remoto

Indica que a bomba esta Desligada, e o Sistema está no controle.

Ligado Remoto

Indica que a bomba esta Ligada, e o Sistema está no controle.

Desligado local

Indica que a bomba esta Desligada, e o Sistema NÃO está no controle. Somente pelo painel de acionamento no local.

Ligada local

Indica que a bomba esta Ligada, e o Sistema NÃO está no controle. Somente pelo painel de acionamento no local.

Temporizando

Indica que a bomba aguardando algum evento em primeiro plano, como por  exemplo fechar um atuador antes de ligar


Aguardando Desligamento

Indica que a bomba está aguardando o feedback da estação para mudar o Status "Desligado Remoto"

Aguardando Ligamento

Indica que a bomba está aguardando o feedback da estação para mudar o Status "Ligado Remoto"

Falha

Indica que a bomba está em Falha, ou pelo ligamento ou desligamento.

Desabilitada

Indica que a bomba desabilitada do sistema, não podendo ser comandada.


Ps: As bombas mostradas acima, é apenas um tipo de desenho da biblioteca do sistema Master



Clicando no desenho, será aberta a seguinte janela


1- Identificação

Identificação da bomba no Sistema. (Número da Área / Nome da Estação / Nome da Bomba / Número de elemento dentro do sistema)


2- Modo de Operação

Indicação em que modo operacional a bomba está. (veja artigo Modo de Operação)


3- Status

Campo onde é mostrado o Status da bomba. (mesmos Status explicado acima)

Ps: No caso de um limite Crítico de um reservatório esteja configurado para desligar a bomba, será mostrado o Status da seguinte forma:


4- Habilitação do Motor (Operação habilitada)

Nesse campo é onde você pode habilitar e desabilitar a bomba do sistema, fazendo com que não seja mais possível ligá-la dentro do Sistema master, para enviar a configuração para o CLP no local, basta clicar em "Aplica" (Status: DESABILITADA)


5- Habilitação do Motor (Operação em auto habilitada)

É possível desligar a operação em Automático de apenas uma bomba. No artigo "Modo de Operação" temos a opção AUTO e MANUAL. Quando é passada para AUTO, a estação inteira é comandada pelo CLP. Caso o operador do sistema queira desligar essa opção apenas para uma bomba, basta desticar essa opção e clicar em "Aplica". A bomba ainda é comandada pelo sistema, mas apenas pelo Operador, e não mais pelos níveis de reservatórios.


6- Velocidade

Quando a bomba tem uma saída analógica configurado (ex: Bombas dosadoras, Centrífugas, Floculadores...), é possível mudar a rotação ou frequência por esta opção. Para isso basta arrastar a seta para  o valor desejado, ou digite manualmente no campo ao lado.

Para ajuste fino da régua, use o "SCROLL DO MOUSE".


Para enviar os valores ao CLP, basta clicar no botão com o desenho de uma seta ao lado.



7- Comandos

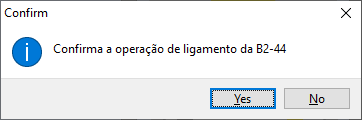

Liga: Quando clicar no botão "Liga", irá aparecer uma janela de confirmação para o operador.

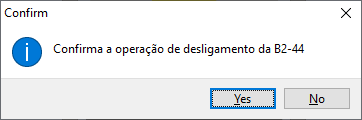

Desliga: Quando clicar no botão "Desliga", irá aparecer uma janela de confirmação para o operador.

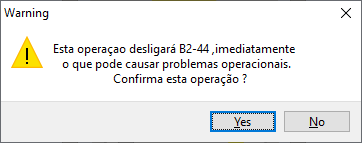

Emergência: Quando clicar no botão "Emergência" irá aparecer uma janela de confirmação para o operador.



No caso de "Falha" de uma bomba, perceba que é mostrado um botão de "RESET", clicando no mesmo a bomba será resetada e estará pronta para o próximo comando.
