Todos os instrumentos analógicos são tidos como leitores.

Ao clicar sobre um leitor, será aberta uma janela com o nome do leitor e algumas opções de configuração.


Exemplos de leitores na Área de Trabalho:






Clique com o mouse em qualquer leitor analógico do Sistema.

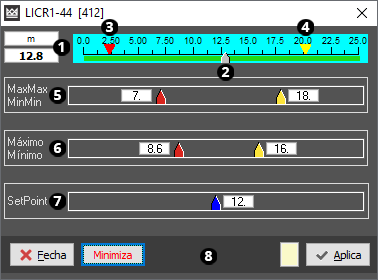

Na barra superior da janela, é mostrado a identificação do instrumento, e o "Número do Elemento" (registro interno) do analógico configurado no sistema.


1 - Info

É mostrado o fundo de escala e a unidade de leitura do analógico


2 - Régua de nível

É desenhado uma régua de nível do fundo de escala do analógico (podendo ser 0..max e 0 central)

Nele também é desenhado uma seta cinza, indicando exatamente em que valor o analógico está no momento


3 - Crítico Mínimo / 4 - Crítico Máximo

Esses Limites existem para duas finalidades: Primeira é relatar alarme crítico em um analógico, registrando sua ocorrência nos relatórios e alarmes sonoros, e é possível configurar quaisquer elementos digitais no mesmo para serem DESLIGADOS (Não importando o estado de operação do sistema, AUTO / MANUAL).

Esses limites Críticos "NUNCA" ligam alguma bomba, ou abre algum atuador.


Clique nas setas e arraste com o mouse pra mudar o valor do Críticos.

Para ajuste fino da régua, use o "SCROLL DO MOUSE".


No caso de um nível de um reservatório, quando são atingidos, além do alarme sonoro e informações no próprio display (muda de cor), também é "pintado" a Água dentro do reservatório para fácil visualização de operação.

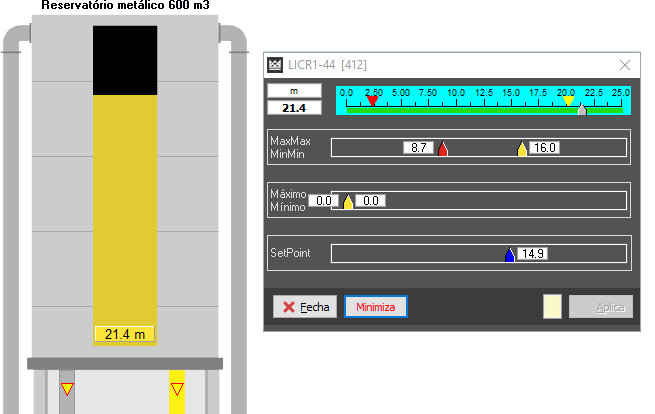

Veja o exemplo abaixo, a régua de nível passou do valor de "20m" cadastrado no "Crítico Máximo", e pintou a água do reservatório de Amarelo. (imagem abaixo)




Exemplos de cores (Display com alarmes):

 Crítico Máximo atingido

 Crítico Mínimo atingido

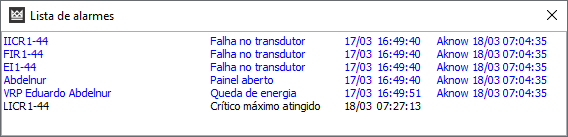

Também informou a ocorrência na janela de alarme. (imagem abaixo)

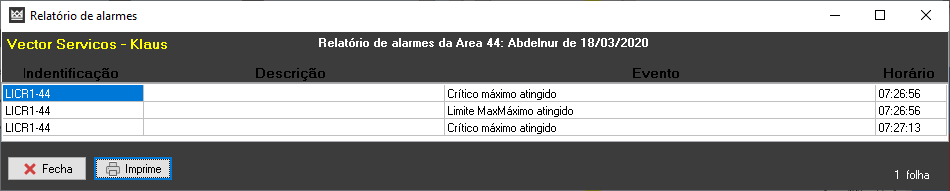

Registrou a ocorrência no relatório de Alarme do Sistema. (imagem abaixo)



5 - Limites MáxMáximo / MínMínimo

Limites usados para comando quando o sistema esta em modo AUTOMÁTICO.

Quando configurados em um instrumento, ao atingir os limites pré definidos, é possível ligar ou desligar uma bomba ou abrir ou fechar uma válvula. Quando configurado desse modo, é cadastrado ao Relatório de Comando, e a bomba ou atuador é ligado / desligado automaticamente.


É possível também fazer com que esses limites funcionem como "Alarmes" (descritos acima nos Críticos).

Ao fazer isso, os mesmos geram alarme sonoro, listas de alarmes, os displays na tela piscam, pintam água de reservatórios e também podem comandar qualquer instrumento digital para ligar e desligar. (Configuração de Alarmes).


Clique nas setas e arraste com o mouse para mudar o valor.

Para ajuste fino da régua, use o "SCROLL DO MOUSE".


6 - Limites Máximo / Mínimo

Esses limites tem quase a mesma função dos limites acima (MáxMáximo / MínMínimo).

Limites usados para comando quando o sistema está em modo AUTOMÁTICO.


Quando configurados em um instrumento, ao atingir os limites pré definidos, é possível ligar ou desligar uma bomba ou abrir ou fechar uma válvula. Quando configurado desse modo, é cadastrado ao Relatório de Comando, e a bomba ou atuador é ligado / desligado automáticamente.


É possível também fazer com que esses limites funcionem como "Alarmes", porém com uma diferença; os mesmos não pintam água de reservatório, ou fazem os displays de instrumentos piscarem. (Configuração de Alarmes).


Clique nas setas e arraste com o mouse pra mudar o valor.

Para ajuste fino da régua, use o "SCROOL DO MOUSE".


7 - Setpoint

Existem 4 tipos de SetPoint no Sistema Master:


Analógico: Usado para regulação PID. Uma vez escolhido para "analógico", a régua de Setpoint tem a função de ajustar um Nível (por exemplo) a um valor fixo pré definido.

Ps: Requer uma saída analógica para controlar a velocidade da bomba (por exemplo).


Entrada Analógico: Uma saída analógica varia exatamente como o valor de entrada analógica configurada no instrumento.


Liga/Desliga: Usado para ligar ou desligar um elemento do sistema. Pode ser configurado pra que ligue ou desligue quando passar do valor "acima" do Setpoint, ou abaixo.

Uma configuração importante dessa régua é a "Histerese de Comando".


Referência: Usado para ajustar uma referência de algum instrumento.

Ex: Caso tenha um inversor de frequência em uma bomba que varia de 0Hz a 60Hz, pode-se configurar esse SetPoint para ler esse valor de saída analógica e mandar essa informação ao inversor, fazendo que a régua de SetPoint você consiga controlar esse valor de frequência da bomba.


Clique na seta e arraste com o mouse para mudar o valor.

Para ajuste fino da régua, use o "SCROLL DO MOUSE".



8 - Barra Inferior


Fecha: Clique para fechar a janela de instrumento

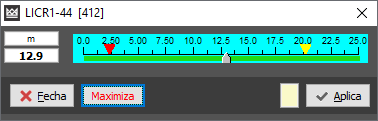

Minimiza: É possível minimizar a janela quando existem muitos limites de alarmes e comandos habilitados. (imagem abaixo)


Aplica: Quando o operador do sistema faz algum ajuste nos limites, ou cadastre novas informações de limites, clique em "Aplicar" para enviar os parâmetros para o CLP´s. Todas as informações "trocadas" pela Central de comando e CLP´s no local, precisam de retorno (feedback) de que chegou os dados corretamente, no caso dos instrumentos analógicos, é mostrado um contador ao lado do botão aplica, quando mostrado na cor "VERDE", é que todas os parâmetros foram entregues ao CLP corretamente.





Alguns instrumentos que tenham Totalizadores (como hidrômetros, ou vazões com totalização), ao lado do botão "Aplica" é mostrado um campo "Totalizador"

Clicando no mesmo será aberto uma janela contendo os pulsos cadastrados deste instrumento





Acumulado m³: Valor acumulado desde a instalação do instrumento.

Parcial m³: Valor parcial (pode ser zerado periodicamente) do instrumento totalizado.

Novo Valor: Caso precise registrar um novo valor totalizado, tanto no acumulado ou parcial, basta adicioná-la a esse campo e clicar em "Aplica"
