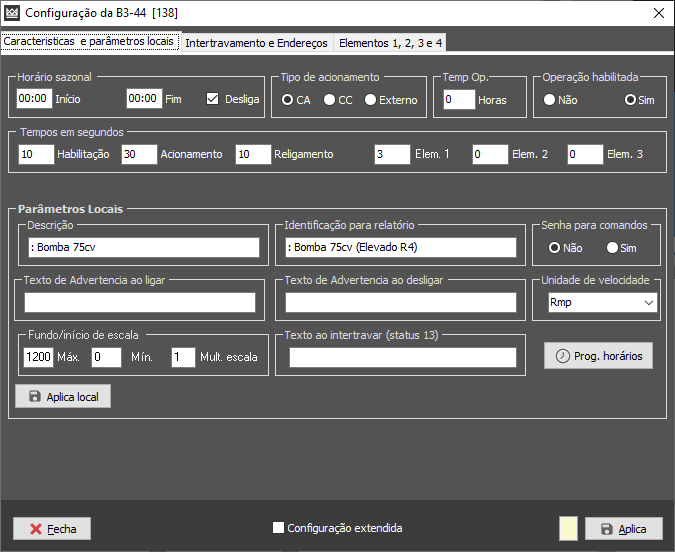

Horário Sazonal:

Nesse campo é cadatrado o horário sazonal da bomba.

Início: Cadastre a hora inicial.

Fim: Cadastre a hora final.

Desliga: Quando a bomba entrar em Hora Sazonal, é possível fazer com que a mesma desliguei automaticamente, para isso habilite essa opção, caso não esteja selecionado, a bomba continuará ligada.



Tipo de acionamento:

Aqui é onde escolhemos o tipo de acionamento de um motor:

CA: Valor padrão do sistema, selecionado essa opção faz com que apareça somente os botões de liga e desliga.


CC: Caso o conjunto moto bomba tenha um inversor de frequência, pode-se escolher esse tipo pára que aparece a régua de regulagem de velocidade e os botões de liga e desliga. (Ps: Somente tipo de de bomba CC podem regular saídas analógicas).


Externo: Necessita de uma conexão RS485, o sistema emite o comando para outra RTU ligar um certo elemento configurado.



Tempo de Operação:

Esse campo você pode colocar um "tempo de operação" para a bomba.

Exemplo: Caso esse tempo (em horas) esteja com 1. Quando a bomba atingir esse tempo de operação, irá aparecer uma mensagem na tela informando que a mesma venceu o tempo de operação.


Operação Habilitada:

É possível desabilitar uma bomba do sistema Master (veja: Status de Bomba). Clicando em SIM, a mesma estará habilitada para comandos do Sistema, como ligar e desligar. No caso de NÃO, ficará com Status de Desabilitada e os botões de liga e desliga serão desabilitados.

(veja: Habilitação do motor).



Tempos em segundos:
- Habilitação: Tempo para habilitar a bomba a ser ligada seguidamente

Exemplo: Caso o tempo esteja em "300 segundos". Não se pode ligar a mesma bomba antes de 300 segundos.


- Acionamento: Tempo para gerar falha no sistema.

Exemplo: Caso o tempo esteja em "30 segundos". Se o operador der o comando para ligar uma bomba e passar 30 segundos e não ter recebido a informação de OK, o sistema acusará "Falha" no elemento e pintará a bomba de Lilás. (veja: Status de Bomba).


- Religamento: Tempo usado para não deixar ligar diversas bombas ao mesmo tempo no sistema.

Exemplo: Caso o tempo esteja em "200 segundos". Se o operador der comando para ligar uma bomba e logo depois tentar ligar outra bomba em seguida "da mesma área", o sistema acusará que não pode ser feita essa operação, pois não passou o tempo de "religamento" entre bombas do sistema. Somente depois de passado esse tempo o operador pode dar comando em outra bomba.


- Elemento 1: Cada bomba pode ter 4 elementos amarrados, como por exemplo atuador, solenóides, bombas de escorva, etc. Esse tempo é o tempo que leva para esse "elemento" ser acionado após o ligamento da bomba.

- Elemento 2: Igual ao "Elemento 1"

- Elemento 3: Igual ao "Elemento 1"



Parâmetros Locais:

Todos os outros parâmetros explicados neste artigo "Bomba", são enviados diretamente para o CLP no local. Já esses "Parâmetros Locais" ficam armazenados somente na Central de Controle (Nâo enviados para o CLP).


Descrição: Podemos cadastrar uma descrição que irá aparecer quando passar o mouse em cima dos desenhos na Área de Trabalho.

Veja a 1ª linha, campo Descrição cadastrado como: Bomba 75cv.

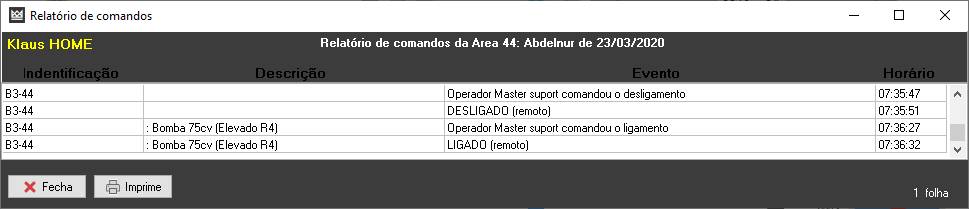

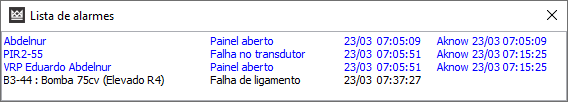

Identificação para relatório: Essa descrição é onde será mostrada na "Janela de Alarme", e "Relatórios de Comandos".

(Exemplo: : Bomba 75cv (Elevado R4).





Senha para comandos: Campo para habilitar senha de Operação para emitir comandos:

Não: Operador pode comandar as bombas normalmente (após ter logado no Sistema com sua senha)

Sim: Mesmo que o operador tenha logado com sua senha no Sistema, habilitando essa opção faz com que qualquer comando emitido dessa bomba pedirá uma senha de confirmação.

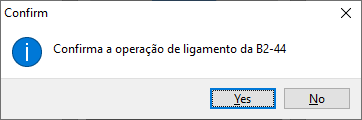

Texto de Advertência ao ligar: Podemos cadastrar textos de advertência ao clicar no botão de LIGAR, depois de ser reconhecido é direcionado para o texto de advertência de confirmação de comando.

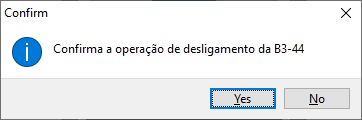

Texto de Advertência ao desligar: Podemos cadastrar textos de advertência ao clicar no botão de DESLIGAR, depois de ser reconhecido é direcionado para o texto de advertência de confirmação de comando.




Unidade de velocidade: No caso de inversores de frequência (Veja Tipo de acionamento logo acima), podemos escolher 4 unidades de velocidade para os motores:

- RMP

- Hz

- L/h

- Count


Fundo/Início de escala: Cadastro do fundo de escala para régua de controle de saída analógica: (de 0 á 1200)


Mult. escala: Campo desativado na versão 1.2.0 (valor padrão 1).


Texto ao intertravar: Cadastre um texto para aparecer uma mensagem em caso de intertravamento utilizando o "Status 13" da bomba, esse Status é emitido quando temos um intertravamento LOCAL no CLP, utilizando uma entrada digital para essa operação.


Aplica Local: Botão usado para aplicar qualquer parâmetro alterado ou configurado do painel PARÂMETROS LOCALS


Ps: Para salvar as informações dos Parâmetros Locais, NÃO USE O BOTÃO APLICA no canto direito da Janela de Leitores, e sim o botão "APLICA LOCAL"



Para enviar as configurações feitas, clique no botão APLICA.


E ao lado do botão aplica, é mostrado uma janela em VERDE, significando que todos os dados foram enviados com sucesso.



Em caso de Falha de comunicação, ou falha de transmissão dos valores configurados, a mensagem será:


E a janela ao lado do botão aplica estará em VERMELHO, significando falha de transmissão de dados:
