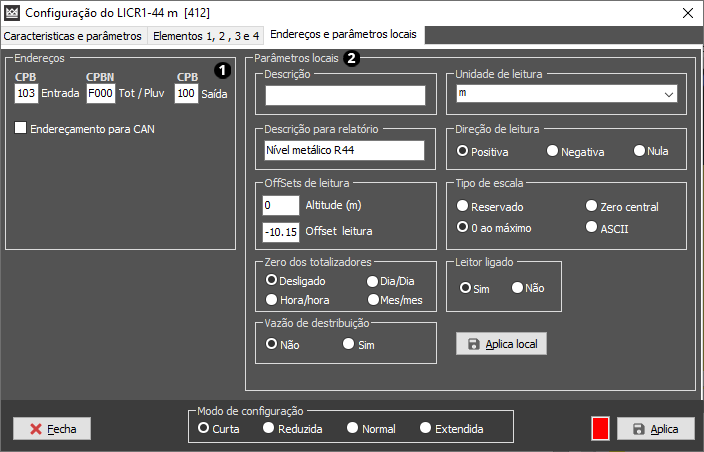

1 - Endereços

MUITO cuidado, alterando esses endereços pode resultar a FALHA do instrumento

Aqui é onde cadastramos os endereços (do CLP) no leirtor.


Entrada: Enredeço analógico de entrada (ex: sinal 4a20mA)


Tot / Pluv: Cadastro de enredeços digitais. Podemos ter uma vazão com sinal 4a20mA, mas também tenha uma saída Digital de pulso para totalização, é aqui onde cadastramos essse endereço digital.


Saída: No caso de uma Saída analógica, podemos cadastrar para que um Limite Setpoint controle a rotação de uma bomba com um inversor de frequência, é aqui onde cadastramos esse endereço de saída.


Endereçamento para CAN: Caso trenha um CLP CAN (Vector Serviços) instalado no local, habilite essa opção para ampliar a gama de endereços.



2 - Parâmetros Locais

Todos os outros parâmetros explicados nesse artigo "Leitor", são enviados diretamente para o CLP no local. Já esses "Parâmetros Locais" ficam armazenados somente na Central de Controle (Nâo enviados para o CLP).


Descrição: Podemos cadastrar uma descrição que irá aparecer quando passar o mouse em cima dos desenhos na Área de Trabalho.

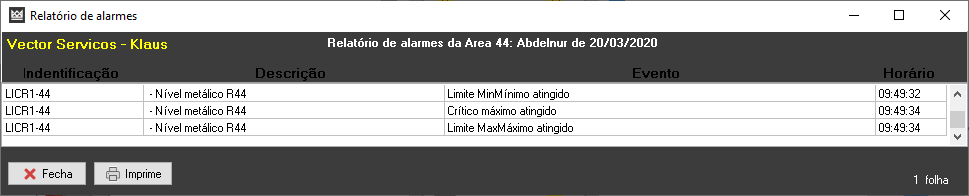

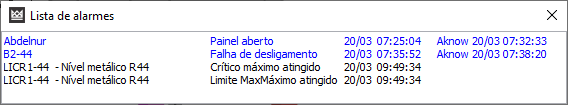

Descrição para relatório: Essa descrição é onde será mostrada na "Janela de Alarme", e "Relatórios de Alarmes", (Exemplo: - Nível metálico R44)




Offset de leitura:

Altitude (metros): Valor adicionar para somar com o próprio valor do instrumento.

Exemplo: o valor de um nível está com 1.22m, caso queira acrescentar um valor adicional basta colocá-lo neste campo (ex: 50), o valor do nível será de "51.22m"

PS: Esse valor será mostrado "somente" no display, e não em gráficos.


Offset de leitura: É uma subtração ou somatória do valor real lido no Local.

Exemplo: Temos um sensor ultrasônico instalado em um reservatório no topo, porém a lâmina da água (fundo de escala máximo), é 2 metros abaixo de onde está instalado o sensor. Para isso é usado um Offset de leitura de "-2" para correção do Fundo de Escala


Zero dos totalizadores: Podemos zerar o valor totalizado (no caso desse instrumento seja um hidrômetro ou vazão pulsada), temos 4 opções disponíveis:

- Desligado

- Hora a Hora

- Dia a Dia

- Mês a Mês


Vazão de distribuição: Campo vinculado a "Relatórios de Vazão Mín Máx", quando a opção está em SIM, essa vazão passa a ser registrada no Relatório, caso NÃO, será apenas registrado nos "Relatórios de Produção".


Unidade de Leitura: Aqui determinamos qual unidade de leitura o instrumento será cadastrado, para escolher basta clicar na setinha para baixo.


Direção de Leitura: Podemos dizer quais vazões são de entrada ou saída, cadastrando essas informações de direção, faz com que o Sistema faça o cálculo correto para o "Relatórios de Produção".

- Positiva: Todas as vazões de entrada

- Negativas:Todas as vazões de saída

- Nula: Caso não queira fazer nenhuma somatória


Tipo de escala: Podemos configurar o Leitor para tipos de escalas diferentes, isso faz mudar o eixo de valores no "Gráfico de Leitor"

Reservado: <campo sem uso>

0 ao Máximo: Configuração padrão do sistema

Zero Central: Faz com que o ZERO fique centralizado nos Gráficos de leitores, usado principalmente tem cálculos matemáticos entre leitores que resultam a valores negativos

ASCII: Campo usado somente em sondas Multiparâmetros (YSI ou MiniTroll).


Leitor Ligado: Temos a possibilidade de "Desligar" um leitor analógico do Sistema.

Esse leitor só pode ser desligado quando o Status do mesmo esteja em "FALHA"  (Exemplo de Leitor Desligado)


Aplica Local: Botão usado para aplicar qualquer parâmetro alterado ou configurado do painel PARÂMETROS LOCALS


Ps: Para salvar as informações dos Parâmetros Locais, NÃO USE O BOTÃO APLICA no canto direito da Janela de Leitores, e sim o botão "APLICA LOCAL"



Para enviar as configurações feitas, clique no botão APLICA.


E ao lado do botão aplica, é mostrado uma janela em VERDE, significando que todos os dados foram enviados com sucesso.



Em caso de Falha de comunicação, ou falha de transmissão dos valores configurados, a mensagem será:


E a janela ao lado do botão aplica estará em VERMELHO, significando falha de transmissão de dados:
