Para enviar esses parâmetros para a remota (CLP) é preciso:

1 - Senha MÁXIMA do Sistema.

2 - Status da Área tem que estar em: "Porta do Painel Aberto", forçando um técnico até o local para tal mudança.

3 - Modo de configuração terá de ser setado para EXTENDIDA.



MUITO cuidado, alterando esses parâmetros pode resultar a FALHA de comandos e até extravasamento de reservatórios !!!

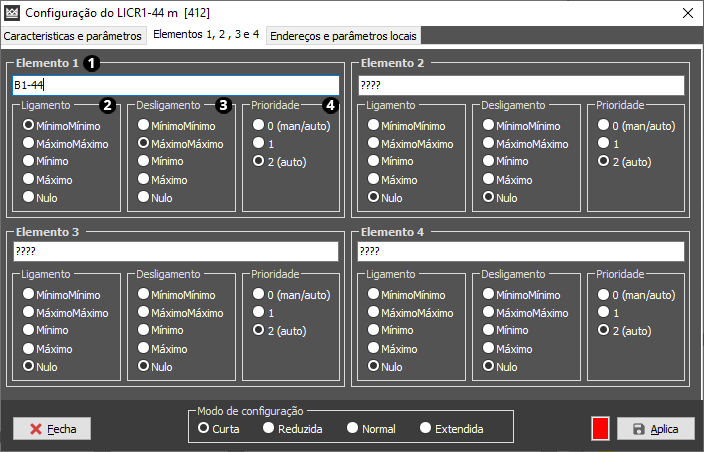

Aqui é onde podemos configurar amarrações de nos limites de Comando, podendo ligar ou desligar algum componente do Sistema.

Podemos ter no máximo 4 amarrações por instrumento.


1 - Nome do Elemento

Aqui cadastramos qual componente queremos comandar (Ligar ou Desligar)

Esse nome tem que ser exatamente como foi cadastrado no instrumento que será comandado.


2 - Ligamento

Aqui é onde escolhemos quais limites enviará o comando para LIGAR o instrumento cadastrado no campo NOME, sendo eles:

- MínMínimo

- MáxMáximo

- Mínimo

- Máximo

- Nulo


3 - Desligamento

Aqui é onde escolhemos quais limites enviará o comando para DESLIGAR o instrumento cadastrado no campo NOME, sendo eles:

- MínMínimo

- MáxMáximo

- Mínimo

- Máximo

- Nulo


4 - Prioridade

Podemos escolher como será o grau de prioridade da amarração de controle, como vimos em "Modo de Operação", temos MANUAL e AUTO.


0: Quando escolhemos essa opção, esse comando será realizado em AUTO e também em MANUAL, independente de como esteja setado seu Modo de Varredura

1: Campo em "reserva" (não usado)


2: Opção padrão do sistema, quando deixamos em MANUAL, o leitor não comandará o instrumento cadastrado, somente em AUTO


Vejam o exemplo cadastrado (imagem acima)

Elemento: B1-44

Ligamento: MínMínimo

Desligamento: MáxMáximo

Prioridade: 2

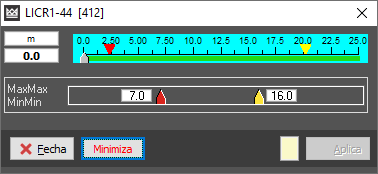

Meu Leitor de Nível "LICR1-44" comandará minha bomba B1-44 em AUTO

Quando chegar no Limite MáxMáximo desligará a bomba B1-44, e no limite MínMínmo ligará a bomba B1-44


Em 7m será ligado a bomba, em 16m será desligado a bomba em Modo AUTO.


Essa mesma configuração vale para os Elementos 2, 3 e 4



Para enviar as configurações feitas, clique no botão APLICA.


E ao lado do botão aplica, é mostrado uma janela em VERDE, significando que todos os dados foram enviados com sucesso.



Em caso de Falha de comunicação, ou falha de transmissão dos valores configurados, a mensagem será:


E a janela ao lado do botão aplica estará em VERMELHO, significando falha de transmissão de dados:
