Tabela de Horários

Caso queira que um instrumento analógico mude o valor de algum limite automaticamente em uma determinada hora do dia é possível, é possível com essa tabela de horários.



É possível cadastrar até 24 parâmetros diferentes para o envio de valores / horários no mesmo dia.

Ps: Essa configuração é DIÁRIA, não podendo escolher os dias da semana. Os mesmos são transmitidos em tipo Broadcast, não precisando de ACK da RTU.

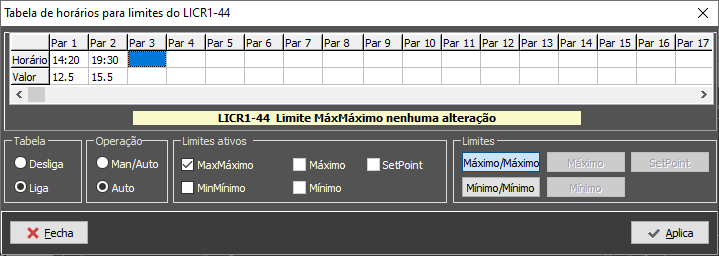

Ta tabela acima (veja imagem de exemplo), é onde cadastramos o horário e o valor desejado para a transmissão.

Às 14:20 o Limite MáxMáximo será setado para 12.5m

Às 19:30 o Limite MáxMáximo será setado para 15.5m


Tabela: Aqui é onde Liga ou Desliga a tabela de horário.


Operação: Você pode escolher que essa transmissão será realizada somente em AUTO (ver Modo de Operação), ou em MANUAL e AUTO.


Limites Ativos: Nesse campo é onde podemos escolher quais limites de comandos estão ativos na minha tabela de horário;


Limites (Botões): Cada limite tem sua tabela de valores e horários, significa que CADA limite tem 24 parâmetros de configuração




Descrição de Limites

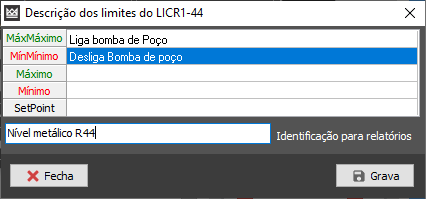

É possível cadastrar Descrições para os limites de comando, facilitando muito a operação e visualização dos Limites de Comandos

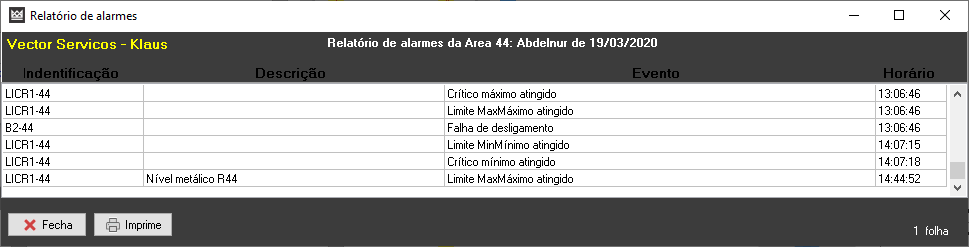

Identificação para Relatório: Pode digitar qualquer descrição, fazendo esse texto aparecer na Janela de Alarmes, e Relatório de Alarmes:

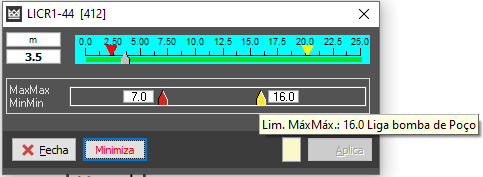

Exemplo na Janela de leitor: (Para aparecer o texto "HINT", coloque o mouse sobre a seta dos limites configurados.
