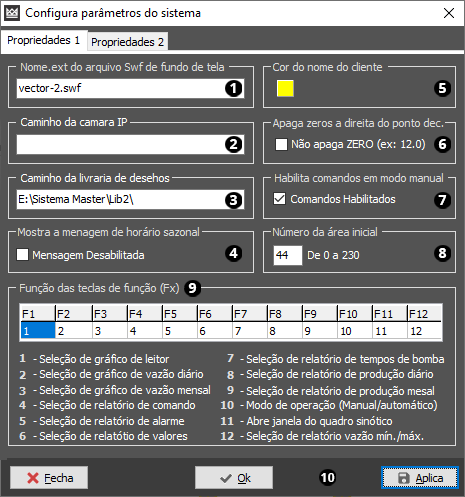

Nesta janela é onde podemos configurar diversas opções do sistema Master.


1 - Nome do arquivo

É aqui onde podemos vincular uma imagem de fundo no Sistema supervisório, para isso é necessário 2 coisas, a primeira é que o arquivo precisa ser na extensão ".SWF" (vectorial), e a segunda é que o fundo de tela precisa estar setado como transparente, para isso basta ir em "Fundo de Tela".


2 - Caminho da camera IP

Campo vinculado a "Utilidades / Câmera IP", é nesse campo onde é cadastrado o caminho "ex: http://192.168.0.10:81/login.htm" para a janela mostrar as câremas configuradas no sistema BlueIris.


3 - Caminho da livraria de desenhos

Como já foi mencionado, o Master tem diversos desenhos para criação de telas para a Área de Trabalho, aqui é onde podemos escolher qual libraria escolher para as telas do sinótico.

Hoje temos 2 (duas) livrarias diferentes já vinculadas ao sistema Master. (LIB e LIB2).


Alguns exemplos de diferenças entre elas:


LIB - Livraria antiga, com bordas e cores em degradê:





LIB2 - Livraria nova, padrão "FLAT", mais leve e com melhor efeito visual para operação do Sistema:



4 - Mostra mensagem de horário sazonal

Quando o Sistema entra em "Horário Sazonal", é mostrar uma mensagem GERAL para que o operador saiba da ocorrência, é possível desativar essa mensagem apenas desabilitando essa opção.


5 - Cor do nome do cliente

Aqui podemos escolher a cor do nome que aparece nos campos de relatórios e gráficos do Sistema.

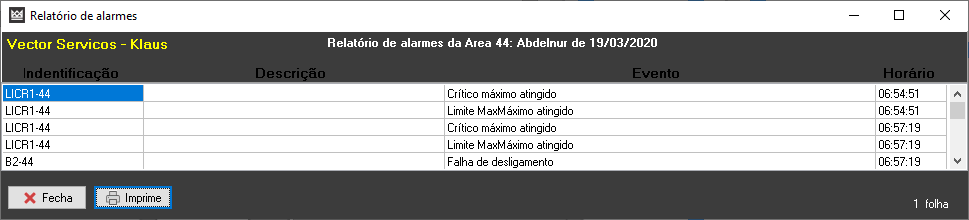

Perceba na imagem abaixo, o nome "Vector Serviços - Klaus" na cor amarela.



6 - Apaga zero a direita do ponto decimal

Como a própria descrição já diz, quando temos um valor marcando 12.0, marcando essa opção como habilitada, o sistema apaga o zero menos significativo, mostrando "12."


7 - Habilita comandos em modo manual

Como mencionado no artigo "Modo de Operação", o sistema pode ser configurado para trabalhar em MANUAL ou AUTOMÁTICO, deixando essa opção habilitada faz com que os operadores PODEM comandas todas as bombas do sistema mesmo estando em modo AUTO, caso desabilitada o operador é obrigado a passar a Estação em MANUAL para ligar ou desligar as bombas do sistema Master.


Caso esteja Desabilitada essa opção, quando o Modo de Operação estiver em AUTO os botões de Liga e Desliga serão desabilitados, após passar o sistema mara MANUAL os botões passarão a ser habilitados novamente.





8 - Número da área inicial

Quando é iniciado o Master, por padrão ele inicia um MENU do sistema (cadastrado internamente como "Área 0") veja "MENU".

É possível cadastrar qualquer Área do Sistema para aparecer na inicialização do sistema Master, basta colocar o número específico da Área desejada.


9 - Função de teclas

No teclado Padrão ABNT e ABNT2, existem as teclas de "Função" (F1, F2, F3, etc). O operador pode configurar essas teclas para fazer funções rápidas no sistema Master, por padrão o sistema já vem com as teclas pré definidas, para alterar basta clicar com o mouse onde está em "AZUL" na figura acima, e assimilar quaisquer opções abaixo digitando do número de 1 a 12 no teclado.


10 - Menu inferior

Fecha:  Fecha a janela de configuração de alarme

OK: Aplica as configurações e fecha a janela de alarme.

Aplica: Aplica as configurações de alarme, porém não fecha a janela.
