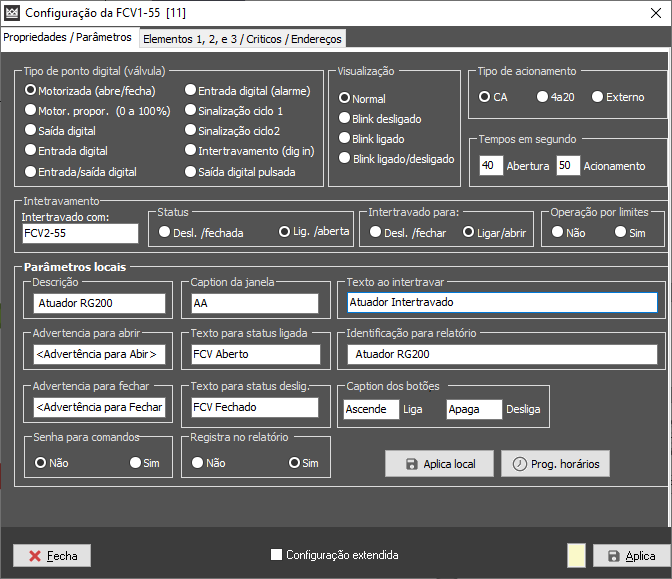

Tipo de ponto digital (válvula):

Esse campo é onde você seleciona o "tipo" da válvula no sistema:


- Válvula Mot. Liga / Desliga: Usado em atuadores On/Off


- Válvula Mot. Proporcional: Válvulas tipo proporcionais, que variam de 0% a 100%


- Saída Digital: Usado para válvulas solenóides, lâmpadas ou ligar qualquer tipo de elemento que tenha uma saída digital.


- Entrada Digital: Usado para informações de Status


- Entrada / Saída Digital: Usado quando é necessário uma "válvula" ou algum elemento que precisa de um feedback (entrada digital), e também precisa emitir algum comando(saída digital).

Exemplo: Válvulas Valloys, Bermad.


- Entrada Digital com Alarme: Usado somente para o sistema "WDA" (www.vector-servicos.com)

Quando gerado algum evento nessa entrada digital, automaticamente o sistema enviará o alarme para um banco de dados.


- Sinalização ciclo 1: Usado somente para informar quando um evento chamado "Ciclo 1" está funcionando ou não.


- Sinalização ciclo 2: Usado somente para informar quando um evento chamado "Ciclo 2" está funcionando ou não.


- Intertravamento (Dig In): Quando temos um intertravamento amarrado diretamente com o Endereço de entrada do CLP (Necessário ligação entre os bornes do CLP).


- Saída digital Pulsada: Quando o tipo da válvula é uma saída digital pulsada.



Visualização: Campo desabilitado no sistema Master



Tipo de acionamento:

Aqui é onde escolhemos o tipo de acionamento:

- CA

- 4a20mA

- Externo

(Necessita de uma conexão RS485, o sistema emite o comando para outra RTU ligar um certo elemento configurado)



Tempos em segundos:

- Abertura: Tempo em segundos do tempo de abertura da válvula (de 0% a 100%)


- Acionamento: Tempo para gerar falha no sistema.

Exemplo: Caso o tempo esteja em "30 segundos". Se o operador der o comando para abrir a válvula passar 30 segundos e não ter recebido a informação de OK, o sistema acusará "Falha" no elemento e pintará a bomba de Lilás.



Intertravamento:

Podemos criar intertravamentos entre bombas e atuadores, fazendo com que o mesmo não seja acionado quando o outro elemento esteja ligado ou até mesmo desligado.


Status: Campo vinculado ao "Intertravado com". Podemos escolher se o intertravamento será quando o Status do elemento cadastrado estará DESLIGADO / FECHADO ou LIGADO / ABERTO.

No exemplo acima cadastramos para que o atuador FCV1-55 esteja intertravada com outro atuador FCV2-55 quando estiver ABERTO. Caso o FCV2-55 esteja aberto, não será possível abrir o atuador FCV1-554, caso seja comandado será aberta a mensagem de texto de intertravamento:



Intertravado para: Aqui escolhemos se o intertravamento do atuador FCV1-55 será para ABRIR ou FECHAR.

Se estiver como LIGA/ABRE, significa que não poderá ser comandada para LIGAR, caso DESLIGAR/FECHAR não poderá ser comandada para DESLIGAR.


Operação por Limites: Como sabemos podemos operar válvulas pelos limites de comando de um instrumento analógico (Veja: Leitor Limites de Comando). Essa opção podemos habilitar ou desabilitar essa operação pelos limites de comando, basta escolher SIM ou NÃO.





Parâmetros Locais:

Todos os outros parâmetros explicados neste artigo "Atuador", são enviados diretamente para o CLP no local. Já esses "Parâmetros Locais" ficam armazenados somente na Central de Controle (Nâo enviados para o CLP).


Descrição: Podemos cadastrar uma descrição que irá aparecer quando passar o mouse em cima dos desenhos na Área de Trabalho.

Veja a 1ª linha, campo Descrição cadastrado como: Atuador RG200.

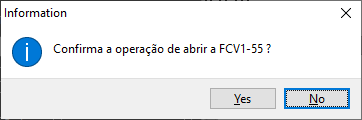

Texto de Advertência ao abrir: Podemos cadastrar textos de advertência ao clicar no botão de ABRIR, depois de ser reconhecido é direcionado para o texto de advertência de confirmação de comando.

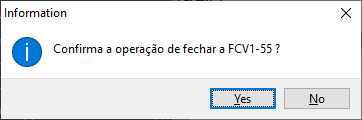

Texto de Advertência ao fechar: Podemos cadastrar textos de advertência ao clicar no botão de FECHAR, depois de ser reconhecido é direcionado para o texto de advertência de confirmação de comando.




Senha para comandos: Campo para habilitar senha de Operação para emitir comandos:

Não: Operador pode comandar os atuadores normalmente (após ter logado no Sistema com sua senha)

Sim: Mesmo que o operador tenha logado com sua senha no Sistema, habilitando essa opção faz com que qualquer comando emitido dessa bomba pedirá uma senha de confirmação.


Caption da Janela: <Campo desativado>

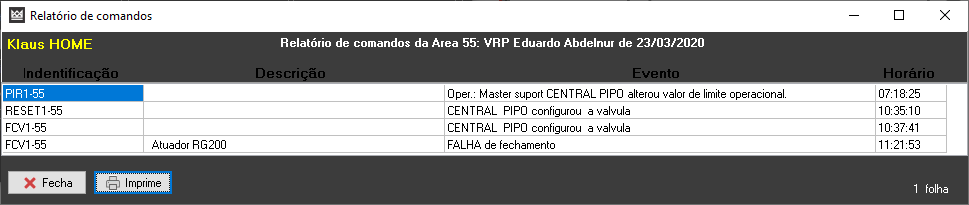

Texto para Status ligada: Podemos trocar o texto cadastrado no relatório de comando, para isso basta digitar o texto desejado:
Exemplo: "Atuador Aberto".


Texto para Status desligada: Podemos trocar o texto cadastrado no relatório de comando, para isso basta digitar o texto desejado:
Exemplo: "FCV Fechado".




Registra no relatório: Liga ou desliga o registro de "Relatório de Valores".

Não: Desabilita Registro

Sim: Habilita Registro



Texto ao Intertravar: Quando está cadastrado um intertravamento, podemos digitar um texto de Atenção quando a bomba selecionada seja comandada. (Exemplo acima: Esse atuador está intertravado com FCV2-55).

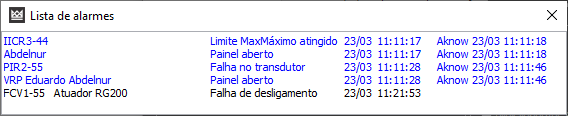

Descrição para relatório: Essa descrição é onde será mostrada na "Janela de Alarme", e "Relatórios de Comandos".

(Exemplo: : Atuador RG200).





Caption dos botões: No caso de atuadores On/Off, solenóides ou até lâmpadas de segurança, podemos mudar o NOME dos botões do sistema. Por padrão ele vem com os Captions como ABRE / FECHA, mas podemos mudar isso.






Aplica Local: Botão usado para aplicar qualquer parâmetro alterado ou configurado do painel PARÂMETROS LOCALS


Ps: Para salvar as informações dos Parâmetros Locais, NÃO USE O BOTÃO APLICA no canto direito da Janela de Leitores, e sim o botão "APLICA LOCAL"

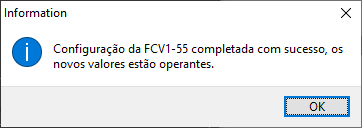

Para enviar as configurações feitas, clique no botão APLICA.


E ao lado do botão aplica, é mostrado uma janela em VERDE, significando que todos os dados foram enviados com sucesso.

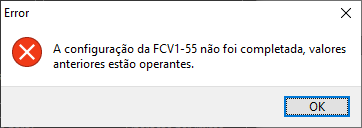

Em caso de Falha de comunicação, ou falha de transmissão dos valores configurados, a mensagem será:


E a janela ao lado do botão aplica estará em VERMELHO, significando falha de transmissão de dados:
