Para enviar esses parâmetros para a remota (CLP) é preciso:

1 - Senha MÁXIMA do Sistema.

2 - Status da Área tem que estar em: "Porta do Painel Aberto", forçando um técnico até o local para tal mudança.

3 - Modo de configuração terá de ser setado para EXTENDIDA.



MUITO cuidado, alterando esses parâmetros pode resultar a FALHA de comandos e até extravasamento de reservatórios !!!

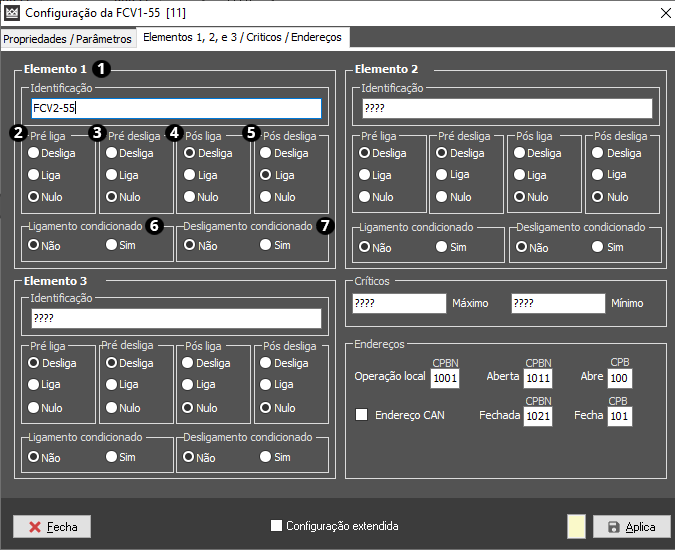

1 - Nome do Elemento

Aqui cadastramos qual componente queremos comandar (Ligar ou Desligar)

Esse nome tem que ser exatamente como foi cadastrado no instrumento que será comandado.


Pré Liga: Quando o comando de ABRE for emitido (clicado no botão ABRIR do atuador), podemos escolher 3 opções para que o elemento cadastrado faça:

- Desliga: Após comando for enviado, Desliga o Elemento cadastrado na Identificação.

- Liga: Após comando for enviado, Liga o Elemento cadastrado na Identificação.

- Nulo: Após comando for enviado, faça nada a esse instrumento.


Pré desliga:  Quando o comando de FECHA for emitido (clicado no botão FECHAR o atuador), podemos escolher 3 opções para que o elemento cadastrado faça:

- Desliga: Após comando for enviado, Desliga o Elemento cadastrado na Identificação.

- Liga: Após comando for enviado, Liga o Elemento cadastrado na Identificação.

- Nulo: Após comando for enviado, faça nada a esse instrumento.


Pós Liga: Depois que o comando de ABRE foi enviado, temos que aguardar o feedback do atuador que esteja aberto, APÓS essa confirmação, podemos escolher 3 opções para que o elemento cadastrado faça:

- Desliga: Após o feedback de atuador ABERTO, Desliga o Elemento cadastrado na Identificação.

- Liga: Após o feedback de atuador ABERTO, Liga o Elemento cadastrado na Identificação.

- Nulo: Após comando for enviado, faça nada a esse instrumento.


Pós Desliga: Depois que o comando de FECHAR foi enviado, temos que aguardar o feedback de atuador que esteja fechado, APÓS essa confirmação, podemos escolher 3 opções para que o elemento cadastrado faça:

- Desliga: Após o feedback de atuador FECHADO, Desliga o Elemento cadastrado na Identificação.

- Liga: Após o feedback de atuador FECHADO, Liga o Elemento cadastrado na Identificação.

- Nulo: Após comando for enviado, faça nada a esse instrumento.


6 - Liga Priorizado: Temos 2 opções:

Não: Não deixa priorizado o instrumento cadastrado.

Exemplo: Caso temos um timer de 60 segundos cadastrado no Elemento 1 (Imagem acima), o Pré Liga está em LIGA, significa que quando emitido o comando de ABRIR o atuador, ao mesmo tempo é enviado o comando para o timer ligar, resultando o ligamento da bomba e o timer ao mesmo tempo.


Sim: "Prioriza" o instrumento cadastrado, vamos ver o mesmo caso acima, mas com o elemento PRIORIZADO:

Exemplo: Caso temos um timer de 60 segundos cadastrado no Elemento 1 (Imagem acima), o Pré Liga está em LIGA, significa que quando emitido o comando de ABRIR o atuador, ao mesmo tempo é enviado o comando para o timer ligar...PORÉM quando o elemento é priorizado significa que o Timer vai LIGAR, contar o tempo de 60 segundos, somente DEPOIS do término desse tempo é comandado o atuador. (O Elemento cadastrado foi PRIORIZADO)


7 - Desliga Priorizado: Idêntico a opção Liga Priorizado, porém realizado ao comando de DESLIGAR.



Críticos: Campo vinculado ao "Leitor - Limites Críticos".

Aqui cadastramos qual instrumento analógico (Exemplo: um nível de um reservatório ou uma pressão) será vinculado a bomba selecionada. No exemplo acima da imagem, cadastramos os elementos:
Id Máximo:

Id Mínimo:


Para ver exemplo de "Limites Críticos"





Para enviar as configurações feitas, clique no botão APLICA.


E ao lado do botão aplica, é mostrado uma janela em VERDE, significando que todos os dados foram enviados com sucesso.



Em caso de Falha de comunicação, ou falha de transmissão dos valores configurados, a mensagem será:


E a janela ao lado do botão aplica estará em VERMELHO, significando falha de transmissão de dados:
